产品规格：
长水准器角值: 15'±5'/2mm 圆水准器角值: 30'±5'/2mm
测角器读数差: ≤0.5° 度盘格值： 1°
重量： 0.27kg 尺寸： 80×70×35(mm)
产品描述:
一,地质罗盘仪主要用途可供：
1.测产状：包括走向、倾向、倾角；
2.地形草测：包括定方位(即交会定点)，测坡角，定水平；
3.测垂直角。
二、主要性能
1.磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)为
30-60秒。
2.读数误差：
a磁针转动前后所指示之度数误差不大于0.5°
b磁针在0-180°,90-270°处由于偏心所引起误差不大0.5°
c测角器的读数误差不大于0.5°
3.水准器灵敏度：
a长水准器为15′±3′/2mm
b圆水准器为30′±5′/2mm
4.仪器外形尺寸(长×宽×高)为85×73×35毫米
5.仪器重量不超过0.27kg。
三、原理、结构
1.原理：本仪器是利用一个磁性物体(即磁针)具有指明磁子
午线的一定方向的特性，配合刻度环的读数，可以确定目标
相对于磁子午线的方向。根据两个选定的测点(或已知的测
点)，可以测出另一个未知目标的位置。
2.结构(参考结构简图)

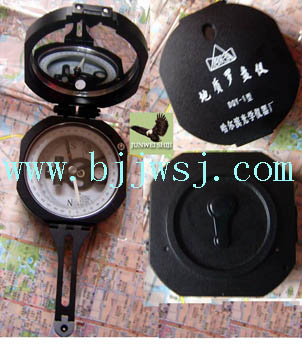

仪器由上盖6与外壳13通过联接合页8构成仪器主体。上盖内
装有反光镜7可使目标映入镜中。外壳13的外部装有长照准器
1配合小照准器5，可瞄准目标.外壳内装有刻度盘2和磁针3，
可以直接读出目标的方位值，圆水准器10可以指示仪器的水
平位置。长水准器4和指示盘11供测量坡角用，可以在方向盘
12的倾角刻度上直接读数。开关9为磁针制动机构，在外壳的
外面备有磁偏角调整轴。该仪器具有结构紧凑、体积小、携
带方便、精度可靠、性能稳定等特点。
