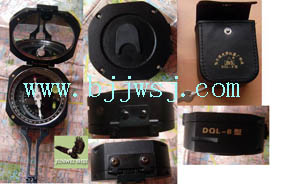

产品名称： DQL-8型地质罗盘仪
产品规格：长水准器角值: 15'±3'/2mm
圆水准器角值: 30'±5'/2mm
测角器读数差: ≤0.5°
度盘格值： 1°
重量： 0.27kg
尺寸： 80×70×35(mm)
产品描述：该产品主要应用于测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。
适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。
一、用途
DQL-8型地质罗盘仪主要用途可供：
1． 测产状：包括走向、倾向、倾角；
2 ．地形草测：包括定方位（即交会定点），测坡角，定水平；
3 ．测垂直角
二、主要性能
1． 磁针阻尼时间（磁针偏转90°至停留在原位置上的时间）小于15秒。
2 ．读数误差：
（a）磁针转动前后所指示之度数误差不大于0.5°；
（b）磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°；
（c）测角器的读数误差不大于0.5°。
3 ．水准器灵敏度：
（a ）长水准器20′±5′/2mm
（b ）圆水准器30′±5′/2mm
4． 仪器外观尺寸（长×宽×高）为80×70×35（mm）。
5． 仪器重量为0.24kg。
三．原理、结构
1．原理：本仪器是利用一个磁性物体（即磁针）具有指明磁子午线的一定方向的特性，配合该度环的读数，可以确定目标相对于磁子午线的方向。根据两个选定的测点（或已知的测点），可以测出另一个未知目标的位置。
2．结构
仪器由上盖与外壳通过联接合页构成仪器主体。上盖内装有反光镜，可使目标映入镜中。外壳的外部装有长照准器，配合小照准器可瞄准目标。外壳内装有刻度盘和磁针，可以直接读出目标的方位置，圆水准器可以指示仪器的水平位置。长水准器和指示盘供测量坡角用，可以在方向盘的倾角刻度上直接读数。开关为磁针制动机构，在外壳的侧面备有磁偏角调整轴。
该仪器具有结构紧凑、体积小、携带方便、精度可靠、性能稳定等特点。
四．使用方法
（一）测产状（包括走向、倾向、倾角）
1 ．测走向：走向即岩脉在水平上投影的方向。将仪器上盖打开到极限位置，用开关放松磁针，调好本地区的磁偏角，将仪器两个长边靠在岩层的特征面（具有代表性的面），保持圆水泡居中，则读磁针北极所指示的度数，即为岩层的走向。
2． 测倾向：垂直于走向所批示的面的方向．用联接合页下边的底盘的短边或上盖的背面靠稳岩层的特征面，保持圆水泡居中，则读磁针北极所指示的倾向。
3． 测倾角：垂直于走向水平面夹角的角度。先用开关将磁针锁住，上盖打开到极限位置，仪器的侧边垂直于走向而贴紧岩层的特征面，调长水泡居中，读指示器所指的方向盘的度数，即为岩层的倾角。
在实际测量中，走向和倾向两因素，只需测其中一个就可以，因为走向和倾向是互为90°的关系。
（二）地形草测（包括定方位、测坡角、定水平线）
1． 定方位：目标所处的方向和位置，定方位也叫交会定点。
（１）当目标在视线（水平线）上方时的测量方法。
右手握紧仪器，上盖背面向着观察者，手臂贴紧身体，以减少抖动，打开磁针，左手调整长照准和反光镜，转动身体，使目标、长照准尖的象同时映入反光镜，并为镜线所平分，保持圆水泡居中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一侧点对该目标进行测量，这样两个测点对同一目标进行的测量得出两线沿着测出的度数，相交于目标，就得出目标的位置。
（２） 当目标在视线（水平线）下方时的测量方法
右手紧握仪器、反光镜的观察者的对面，手臂同样贴紧身体，产减少抖动，打开磁针。左手调正长照准器和上盖转动身体、使目标照准尖同时映入反光镜的椭圆孔中，并为镜线所平分，保持圆水泡中，则读磁针北极所指示的度数，即为该目标所处的方向。
按照同样的方法，在另一测点对该目标进行测量。这样从两个测点对该目标进行测量，得出两线沿着测出的度数，相交于目标，就得出目标的位置。
2 ．测坡角：目标到观察者与水平面的夹角。
先将磁针锁住，右手握住仪器外壳和底盘，长照准器在观察者的一方，将仪器平面垂直于水平面，长水泡居下方。左手调正上盖和长照准器，使目标、照尖的孔同时为反光镜椭圆孔刻线所平分。然后右手中指调正手把、从反光镜中观察长水包居中，此时指示盘在方向盘上所指示的度数，即为该目标的坡角。
如果测某一坡面的坡角，则只需把上盖打开到极限位置，将仪器测边直接放在该坡面上，调整长不泡居中，读出该坡面的坡角。（与测产状中的倾角相同。）
3 ．定水平线：
先将磁针锁住，指导长照准器扳至与盒面成一平面，上盖扳至90°而照准尖竖直，平行上盖，将指示器对准“O”，则通过照准尖上的视孔和反光镜椭圆孔的视线，即为水平线。
（三）测物体的垂直角
先将磁针锁住，把上盖扳到极限位置，用仪器测面贴紧物体（如钻杠）具有代表性的平面，然后调长水泡居中，此时指示器的读数，即为该物体的垂直角。
五．注意事项
1． 磁针和轴尖、玛瑙轴承是仪器主要的零件，应小心保护，保持干净，以免影响磁针的灵敏度，不工作时，应把磁针锁牢，以减少磨损。
2． 的有合页不要轻易拆卸，以免松动而影响精度。
3． 仪器尽量避免高温暴晒，以免水泡漏气失灵。
4 ．合面转动部分应经常点些钟表油以免干磨而折断。
5． 长时期不使用时，应放在通风、干燥地方，以免发霉
